Lupas quirúrgicas con luz LED: cuándo conviene un iluminador frontal integrado
El iluminador frontal LED integrado en lupas aporta luz coaxial al campo aumentado y elimina sombras. Analizamos cuándo compensa añadirlo y qué especificaciones evaluar.
Las lupas quirúrgicas con luz LED integran un iluminador frontal que proyecta luz coaxial sobre el eje visual del cirujano. Frente a depender solo de la luz cenital del quirófano, eliminan sombras en cavidades profundas, mejoran el contraste sobre el campo aumentado y resultan especialmente útiles a partir de 3,5x de magnificación. La decisión de añadirlo depende del tipo de procedimientos y de la duración de las sesiones.
Qué aporta un iluminador frontal LED a las lupas
La iluminación cenital del quirófano —lámparas de techo orientables— es suficiente para visión general, pero crea sombras en cavidades anatómicas profundas o cuando la cabeza del cirujano queda inclinada sobre el campo. A medida que el aumento de las lupas quirúrgicas se incrementa, esas sombras se vuelven críticas: el campo se estrecha y cualquier zona poco iluminada limita la precisión del gesto.
Un iluminador frontal LED proyecta un haz de luz desde la cabeza del propio cirujano, alineado con su línea de visión. La luz incide en el campo desde el mismo ángulo que mira el ojo, por lo que no genera sombras laterales. A esto se llama iluminación coaxial.
En el rango habitual de lupas quirúrgicas, el iluminador resuelve tres problemas: contraste insuficiente sobre tejido oscuro o ensangrentado, sombras en cavidades (cavidad oral, cavidad pélvica, dispositivo torácico abierto) y dependencia de la postura del cirujano respecto a la lámpara cenital.
Iluminador integrado en montura vs sistema separado
Los iluminadores frontales actuales se presentan en dos configuraciones:
Integrado en la montura. El módulo LED, la batería y la conexión están incorporados en la propia montura de la lupa. La gama Dragonfly™ NEO representa este enfoque: sin cables externos, sin pack de batería al cinturón y con autonomía suficiente para una jornada de quirófano.
Sistema separado con pack. El módulo LED se monta sobre la lupa pero alimenta de una batería externa conectada por cable. Permite mayor potencia luminosa y autonomía más larga, a costa de incomodidad cuando el cirujano se mueve.
La tendencia actual en lupas profesionales es la integración: monturas más ligeras, sin cables y con batería suficiente para la mayoría de jornadas. El sistema con pack queda reservado para contextos que exigen luminancia muy alta y sesiones de muchas horas sin interrupción para recargar.
Especificaciones a evaluar en un iluminador LED para lupas
Cuatro parámetros condicionan la idoneidad clínica del iluminador:
| Parámetro | Rango profesional habitual | Qué impacto tiene |
|---|---|---|
| Luminancia | 60–120 lúmenes en lupa, 200+ en headlight de quirófano | Capacidad de iluminar cavidades profundas |
| CRI (Color Rendering Index) | 90+ deseable, 95+ ideal | Fidelidad de color de tejido y sangre |
| Temperatura de color | 5.500–6.500 K (luz día neutra) | Percepción de detalle y contraste |
| Autonomía | 4–8 h en jornada completa | Necesidad o no de cambios de batería intra-sesión |
| Peso del módulo | < 30 g sobre la lupa | Carga acumulada sobre nariz y cervicales |
Un CRI alto es especialmente relevante en cirugía: tejidos rojos y rosados deben distinguirse con precisión, y un CRI bajo aplana esas diferencias. La temperatura de color en torno a 6.000 K se considera neutra y se aproxima al espectro de la luz solar diurna.
Cuándo es esencial añadir iluminador frontal
Hay tres contextos donde el iluminador deja de ser opcional y se convierte en parte indispensable del sistema:
Aumentos a partir de 3,5x. El campo de visión se reduce y la profundidad de foco también. Cualquier sombra sobre el campo aumentado se percibe inmediatamente como pérdida de detalle.
Procedimientos en cavidades profundas. Cirugía oral, oftalmología, ORL, ginecología, urología, cirugía torácica abierta. La luz cenital no alcanza el plano de trabajo con suficiente intensidad.
Quirófanos con iluminación limitada o variable. Centros sin lámparas cenitales premium, quirófanos compartidos donde la posición de las lámparas no siempre es óptima, o intervenciones realizadas en sala no convencional.
Cuándo no compensa la integración
No todos los perfiles necesitan iluminador. No compensa en:
- Lupas de 2,5x con campo amplio y profundidad de foco alta, en cirugía general superficial
- Cirujanos con casuística breve (procedimientos de menos de una hora) donde la incomodidad de la luz cenital es asumible
- Centros con lámparas de quirófano premium recientes que cubren el campo de trabajo con luz coaxial real
En esos contextos, añadir un iluminador supone peso extra, cuidado de batería y un componente más que mantener.
Modelos disponibles y posicionamiento
La gama actual de iluminadores frontales cubre distintos perfiles:
- Dragonfly™ NEO: integración total en montura, 98 lúmenes, CRI 95, autonomía cercana a 6 h. Acceso a la línea Dragonfly
- Dragonfly™ PRO: iluminador integrado de gama profesional con prestaciones superiores en luminancia y duración

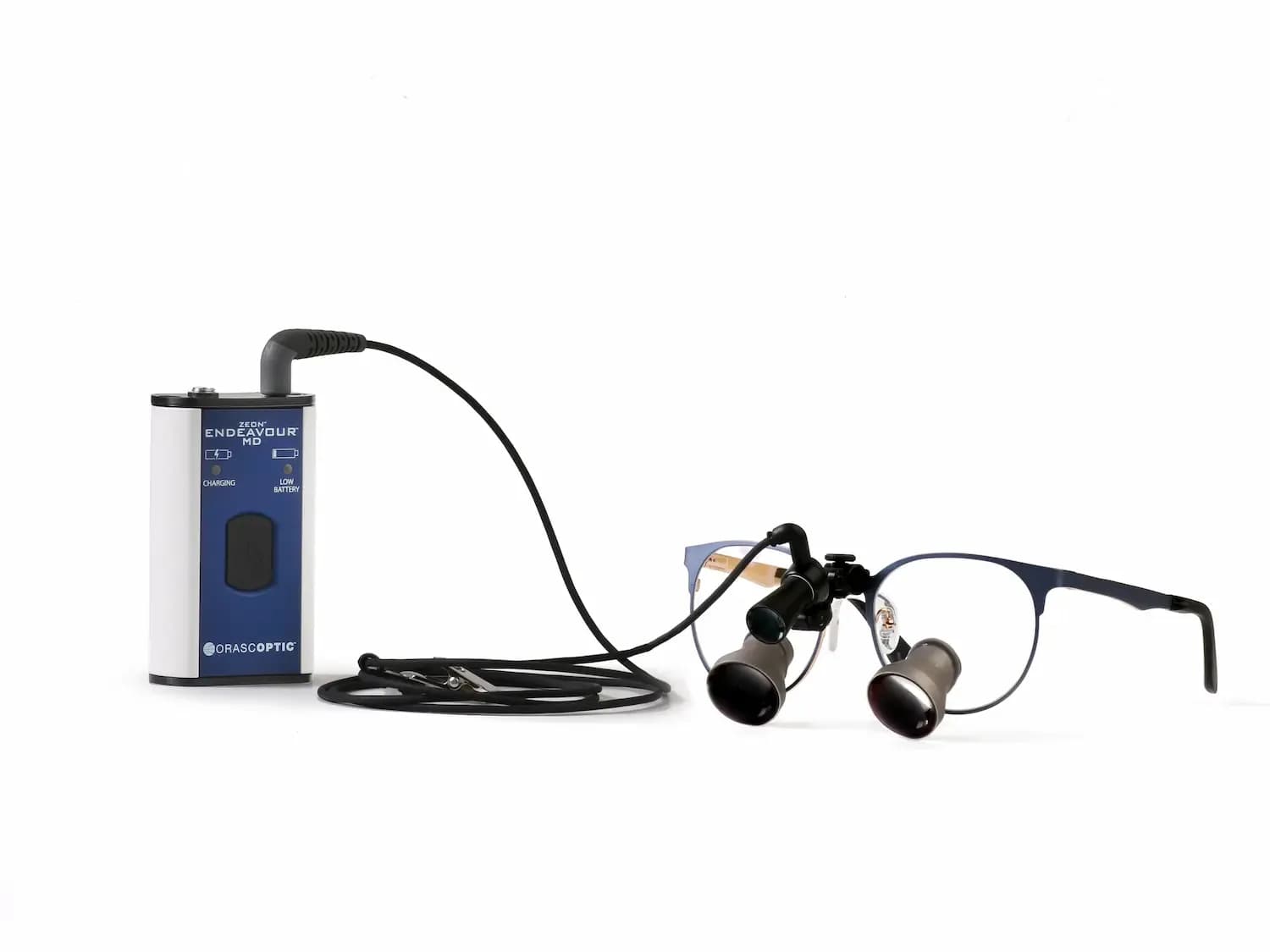

- Endeavour MD™: sistema con pack para luminancia alta y autonomía extendida en sesiones largas
- Spark™: opción de entrada con balance entre prestaciones y peso
La elección entre integrado y con pack se reduce, en la práctica, a duración de las sesiones y disposición a llevar cable. Para cirujanos ambulatorios y consultas mixtas, integrado. Para quirófanos de varias horas con luminancia exigente, pack.
Preguntas frecuentes
¿A partir de qué aumento conviene siempre llevar iluminador?
Desde 3,5x se nota claramente, y a partir de 4,5x es prácticamente imprescindible. En 2,5x sigue siendo opcional y depende más del tipo de cavidad anatómica del procedimiento que del aumento en sí.
¿Cuánto pesa el módulo sobre la cabeza?
Los sistemas integrados de gama actual están entre 20 y 30 gramos sobre la montura. Sumados a una lupa de 60-80 gramos, el conjunto se sitúa en torno a 90-110 gramos sobre la nariz, perfectamente tolerable en jornadas largas.
¿La batería dura toda una jornada quirúrgica?
Los modelos integrados profesionales declaran entre 4 y 8 horas de autonomía continua. Para jornadas más largas se contempla cambio de batería en el descanso intermedio o uso de sistemas con pack que duplican la autonomía.
¿El iluminador integrado calienta?
Los LED de alta eficiencia disipan poco calor en uso normal. Los sistemas profesionales incorporan disipación pasiva y, en algunos modelos, sensor térmico. La sensación de calor sobre la frente solo aparece en jornadas extremadamente largas con luminancia máxima sostenida.
¿Se puede comprar la lupa sin iluminador y añadirlo después?
Sí. La compra puede ser secuencial: primero lupa, después iluminador si el cirujano confirma que su práctica lo requiere. Conviene en ese caso comprobar la compatibilidad mecánica de la montura con el modelo de iluminador previsto.
Decidir entre lupa con o sin iluminador
Añadir un iluminador frontal LED a las lupas quirúrgicas multiplica el rendimiento del sistema en aumentos medios y altos y en procedimientos con componente de cavidad anatómica. La inversión adicional se justifica clínicamente cuando los tres factores —aumento, especialidad y duración— apuntan en esa dirección.
Para aumentos básicos en cirugía general superficial sigue siendo prescindible. Conviene tomar la decisión tras valorar la mezcla real de procedimientos, no como compra automática asociada a la lupa.
Para configurar lupa más iluminador adaptado a tu casuística, contacta con el equipo de Optimedic.
