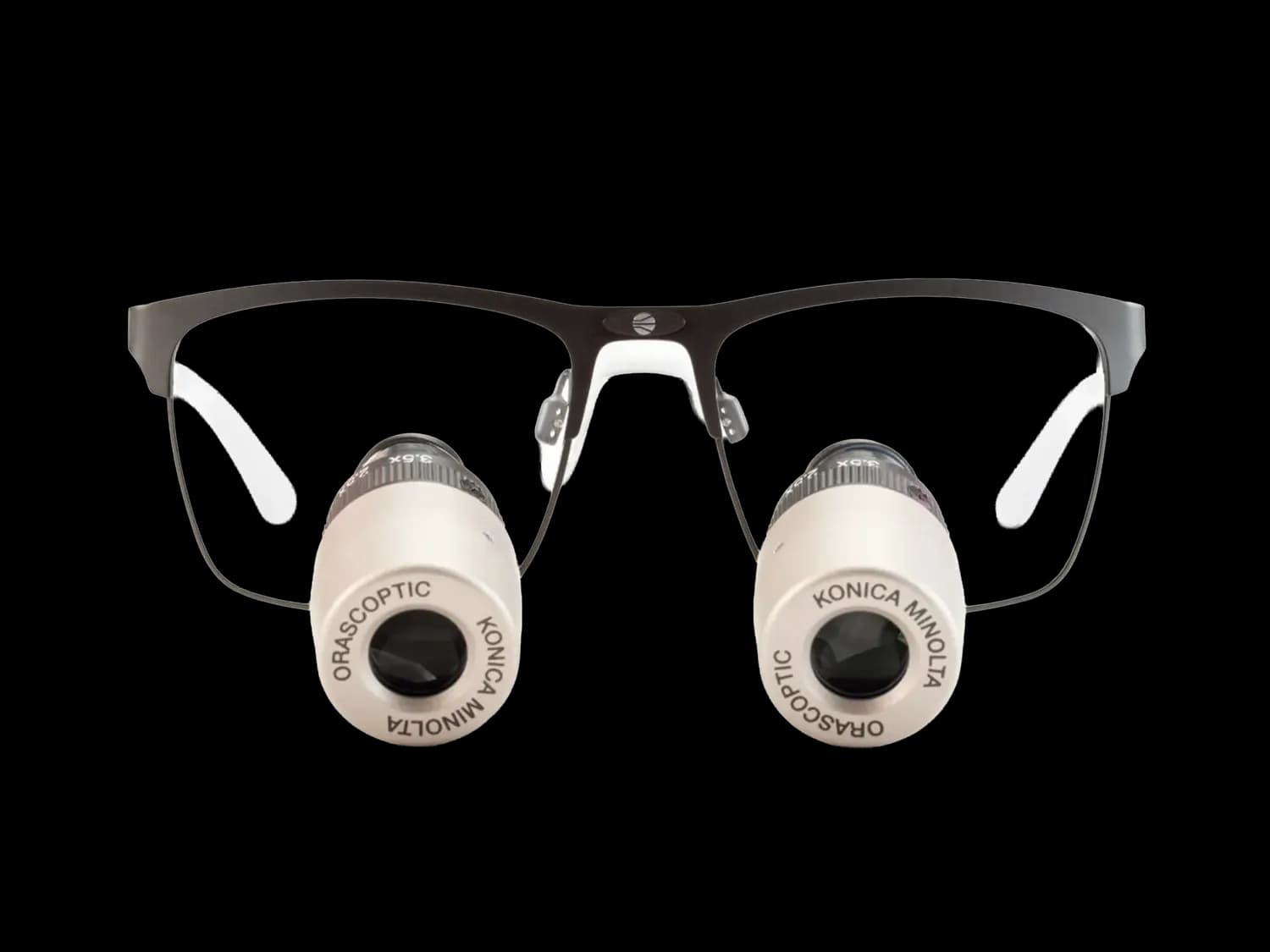

Lupas quirúrgicas para cirugía maxilofacial: criterios técnicos y aumento recomendado
La cirugía maxilofacial combina campo profundo y detalle submilimétrico. Repasamos criterios técnicos de lupas quirúrgicas para esta especialidad: aumento, iluminación y ergonomía postural.
Las lupas quirúrgicas para cirugía maxilofacial deben ofrecer aumento medio-alto (3,5x–4,5x), iluminación frontal integrada para alcanzar cavidad oral y diseño ergonómico que tolere las jornadas largas y la inclinación postural típica de esta especialidad. La elección depende del tipo de procedimientos —ortognática, traumatología facial, reconstructiva oncológica, implantología avanzada— y de la frecuencia de uso semanal.
Qué exige la cirugía maxilofacial a la óptica
La cirugía maxilofacial trabaja en una región anatómica con tres características que condicionan la elección de lupas quirúrgicas:
- Profundidad de cavidad: la cavidad oral y el suelo de la órbita exigen alcanzar planos a varios centímetros del plano facial del paciente. El sistema óptico debe permitir mantener una distancia de trabajo cómoda sin obligar al cirujano a inclinar excesivamente la cabeza
- Estructuras milimétricas en hueso y partes blandas: planos de osteotomía precisa, nervios sensitivos (alveolar inferior, infraorbitario, mentoniano), placas de osteosíntesis. El detalle anatómico debe distinguirse con nitidez
- Variabilidad entre procedimientos: una jornada maxilofacial puede combinar ortognática (gestos amplios), traumatología facial (osteosíntesis con detalle medio) y reconstructiva (microcirugía vascular). El aumento útil varía en la misma sesión
Estas tres exigencias guían el criterio que aplicamos en nuestra metodología de ajuste quirúrgico: la lupa correcta para maxilofacial debe ser polivalente en aumento o, alternativamente, contar con un sistema variable.
Aumento recomendado por procedimiento
Marco orientativo por subespecialidad maxilofacial:
| Procedimiento | Aumento recomendado | Razón técnica |
|---|---|---|
| Cirugía ortognática (osteotomías mandibulares y maxilares) | 3,5x | Detalle de líneas de osteotomía con campo amplio |
| Traumatología facial (osteosíntesis) | 3,5x – 4,5x | Placas finas, tornillos, planos de reducción precisos |
| Cirugía reconstructiva oncológica | 3,5x | Combina disección amplia y planos vasculares |
| Microcirugía vascular en colgajos | 4,5x – 5,0x | Anastomosis de vasos < 2 mm |
| Implantología avanzada (regeneración, sinus lift) | 3,5x | Detalle en membranas y planos delicados |
| Cirugía del nervio facial | 4,5x | Identificación y preservación de filetes nerviosos |
| Patología tumoral benigna (quistes, lesiones) | 3,5x | Disección con visión global del campo |
Para cirujanos que combinan procedimientos heterogéneos en la misma semana, un sistema de aumento variable como ErgoZoom™ cubre el rango 3,5x–5,5x sin retirar la lupa, una ventaja real cuando se alterna entre osteotomía y microsutura el mismo día.
TTL personalizado: la opción clínica en maxilofacial
La cirugía maxilofacial penaliza fuertemente cualquier compromiso ergonómico. Por dos motivos: las jornadas son largas y la postura sobre el campo es de las más inclinadas de todas las especialidades quirúrgicas (la cabeza del paciente queda baja respecto al cirujano y obliga a una mirada muy descendida).
En este contexto, las lupas through-the-lens (TTL) personalizadas son la opción técnica por defecto. La calibración a medida de distancia de trabajo, distancia interpupilar y ángulo de declinación se realiza con el cirujano en su postura real de quirófano, no en posición neutra.
Las flip-up siguen siendo válidas en residentes en formación o equipos que rotan, pero en cirujanos veteranos con casuística estable la diferencia ergonómica del TTL personalizado se nota al final de cada jornada.
Modelos como HDL™ 3.5x y HDL™ 4.5x cubren el rango más demandado en maxilofacial con campo expandido y alta resolución de borde a borde.
Iluminación frontal en cavidad oral
A partir del 3,5x el campo se estrecha y la profundidad de la cavidad oral genera sombras que la luz cenital del quirófano no resuelve. La cirugía maxilofacial es probablemente la especialidad donde el iluminador frontal aporta diferencia más clara.
Un iluminador frontal coaxial alineado con el eje visual proyecta luz homogénea sobre el campo aumentado dentro de la cavidad, eliminando las sombras que la propia anatomía del paciente y las manos del cirujano generan sobre el plano de trabajo.
Dos aspectos a tener en cuenta:
- Temperatura de color en torno a 6.000 K: la distinción entre hueso, mucosa y tejido sangrante exige luz neutra. CRI 95+ es preferible para mantener fidelidad de color
- Haz dirigible: la cavidad oral es estrecha. Un haz demasiado amplio se dispersa fuera del campo; un haz demasiado estrecho deja zonas en sombra. Las gamas profesionales permiten cierta adaptación del patrón de iluminación
La decisión entre lupa con iluminador integrado o sistema separado en maxilofacial suele inclinarse hacia el integrado por movilidad del cirujano y por preferencia de no llevar cable.
Ergonomía: el factor decisivo a medio plazo
La cervicalgia profesional en cirugía maxilofacial es una realidad documentada y vinculada directamente a la postura sostenida de mirada baja sobre la cavidad oral. A los 10-15 años de práctica intensiva, los cirujanos maxilofaciales con lupas mal configuradas suelen presentar sintomatología cervical crónica.
Dos factores técnicos protegen frente a esta evolución:
Ángulo de declinación elevado. Lupas con declinación entre 35° y 45° permiten mantener la cabeza más cerca de posición neutra mientras la mirada baja al campo por rotación ocular. La diferencia entre 25° y 40° de declinación marca la diferencia entre cervicalgia crónica y cervicales preservadas en el medio plazo.
Prismas de deflexión en lupas ergonómicas. Sistemas como ErgoZoom mantienen la cabeza erguida mientras la imagen llega al ojo desviada hacia abajo internamente. En cirugía maxilofacial, donde la inclinación postural es máxima, este tipo de óptica es probablemente el avance ergonómico con más impacto clínico de la última década.
Preguntas frecuentes
¿Qué aumento es el más usado en cirugía maxilofacial?
El 3,5x es el aumento más extendido porque cubre la mayoría de gestos: ortognática, traumatología facial y reconstructiva no microquirúrgica. Cirujanos con casuística orientada a microcirugía vascular ascienden a 4,5x. Por debajo de 3,5x el detalle empieza a quedar corto para los planos finos de la especialidad.
¿Vale la pena un sistema de aumento variable en maxilofacial?
Sí en perfiles polivalentes. Un cirujano que combina ortognática (3,5x), microcirugía vascular (4,5x–5,0x) y reconstructiva en la misma semana se beneficia de un sistema variable que cubre el rango con una sola óptica. Para perfiles centrados en una sola subespecialidad, un fijo bien calibrado es más eficiente.
¿La iluminación frontal es realmente imprescindible en cavidad oral?
A partir del 3,5x prácticamente sí. La cavidad oral genera sombras anatómicas que la luz cenital del quirófano no resuelve, y el aumento estrecha el campo justo donde más necesitas detalle iluminado. Los cirujanos maxilofaciales que prueban iluminador integrado en cavidad oral raramente vuelven a operar sin él.
¿Qué peso es aceptable en una lupa para maxilofacial?
El sistema completo —lupa más iluminador, si se incorpora— debería situarse por debajo de 100 gramos sobre la nariz del cirujano. Por encima, en jornadas largas, el peso se convierte en factor adicional de fatiga. La selección debe priorizar materiales ligeros sin sacrificar calidad óptica.
¿Conviene revisar el ajuste de la lupa con el tiempo?
Sí. La postura del cirujano cambia con los años, la visión también, y la propia montura puede desplazarse ligeramente con el uso. Una revisión anual del ajuste —distancia, ángulo, ergonomía— mantiene la calibración óptima y previene la deriva postural que termina generando cervicalgia.
Configurar lupa quirúrgica para cirugía maxilofacial con criterio profesional
La cirugía maxilofacial es una de las especialidades que más beneficio obtiene de una lupa correctamente configurada y, simultáneamente, una de las más penalizadas por equipos mal calibrados. La combinación de jornadas largas, postura inclinada y cavidad oral exige tomar decisiones técnicas con criterio clínico, no comercial.
En el enfoque de ajuste quirúrgico que aplicamos en Optimedic, la configuración para maxilofacial se hace en quirófano con el cirujano en su postura habitual, valorando aumento, distancia de trabajo, ángulo de declinación, sistema de iluminación e integración ergonómica como conjunto. Es la forma de evitar compromisos que el cirujano paga durante el resto de su carrera.
Para configurar una lupa adaptada a tu casuística maxilofacial, solicita asesoramiento técnico personalizado.
